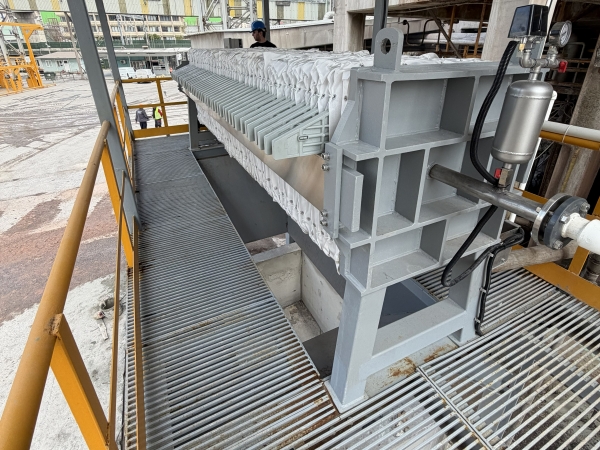

Фильтр-пресс

Фильтр-пресс — это промышленная система разделения твердой и жидкой фаз, предназначенная для отделения твердых частиц из жидкости, фильтрации и обезвоживания образующегося твердого остатка.

Фильтр-прессы могут изготавливаться с различными размерами плит, количеством плит и уровнями автоматизации в зависимости от свойств фильтруемого продукта и производительности предприятия. Они применяются при очистке сточных вод, обработке мрамора и природного камня, в горнодобывающей, химической, лакокрасочной, керамической и металлообрабатывающей промышленности, а также при фильтрации растительных масел, производстве пищевых продуктов и в различных промышленных процессах.

Правильный выбор фильтр-пресса определяется не только размерами оборудования. Необходимо совместно учитывать содержание твердых веществ в продукте, структуру частиц, суточный объем производства, требуемый результат фильтрации и необходимый уровень автоматизации.

Как работает фильтр-пресс?

Фильтр-пресс работает по принципу подачи фильтруемого продукта в камеры, образованные между фильтровальными плитами, с последующим разделением жидкой и твердой фаз с помощью фильтровальной ткани.

Во время подачи жидкость проходит через фильтровальную ткань и выводится из машины, а твердые частицы начинают накапливаться на поверхности ткани и внутри камер плит. По мере продолжения фильтрации твердые частицы уплотняются и образуют фильтрационный кек.

После заполнения камер подача продукта прекращается. Затем плиты открываются и образовавшийся фильтрационный кек выгружается. После выгрузки кека плиты снова закрываются, и фильтр-пресс готов к новому циклу фильтрации.

Конструкция фильтр-пресса

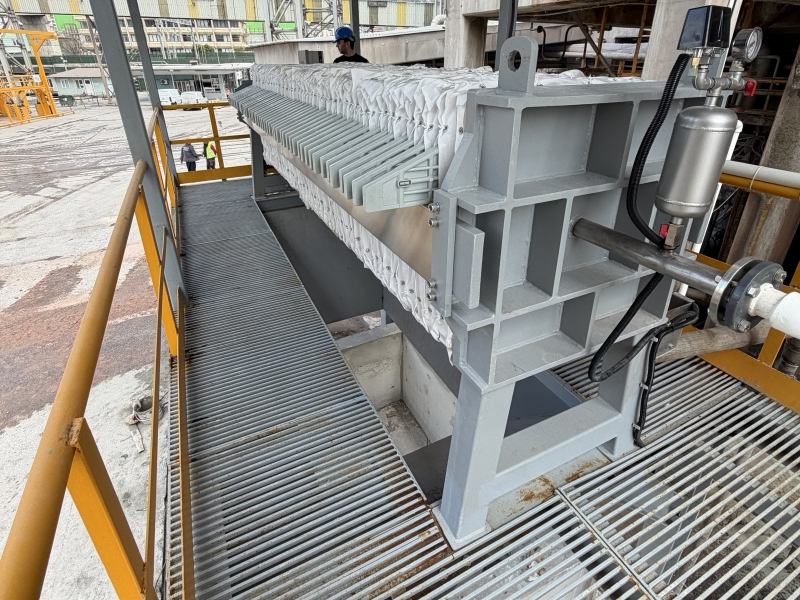

Механическая конструкция фильтр-пресса состоит из основной рамы, системы зажима, фильтровальных плит, фильтровальной ткани, линии подачи и, в зависимости от модели, системы перемещения плит или автоматизации.

В стандартном исполнении рама машины изготавливается из стали ST37, а подающая часть — из нержавеющей стали AISI 304. В фильтрационной части используются камерные фильтровальные плиты из PP. В зависимости от условий технологического процесса или специальных требований для отдельных частей машины могут применяться другие материалы.

Размер фильтр-пресса и количество плит определяются в соответствии с производительностью предприятия и характеристиками фильтруемого продукта.

Как правильно выбрать фильтр-пресс?

Размер и количество плит являются важными параметрами при выборе фильтр-пресса, однако сами по себе они недостаточны. Даже два предприятия, перерабатывающие одинаковое количество продукта, могут нуждаться в различном оборудовании из-за различий в содержании твердых веществ, структуре частиц и поведении продукта при фильтрации.

При выборе фильтр-пресса в первую очередь оцениваются следующие параметры:

• Тип фильтруемого продукта
• Содержание твердых веществ
• Структура частиц
• Суточная или сменная производительность
• Требуемый объем фильтрационного кека
• Требуемое качество фильтрата
• Продолжительность фильтрации
• Необходимый уровень автоматизации
• Материалы, контактирующие с продуктом

На основании этих данных можно определить подходящий размер фильтр-пресса, количество плит, тип фильтровальной ткани и уровень автоматизации.

Виды фильтр-прессов

В зависимости от производительности предприятия, способа эксплуатации и необходимого уровня автоматизации фильтр-прессы могут изготавливаться в ручном, полуавтоматическом и полностью автоматическом исполнении.

Ручной фильтр-пресс с механическим домкратом

Простая и экономичная модель, в которой фильтровальные плиты зажимаются при помощи ручного механического домкрата. Подходит для предприятий небольшой производительности, лабораторных применений и небольших процессов фильтрации.

Фильтр-пресс с джойстиковым управлением

Модель фильтр-пресса, в которой гидравлическая система зажима управляется при помощи джойстика. Система работает под контролем оператора и отличается простотой эксплуатации.

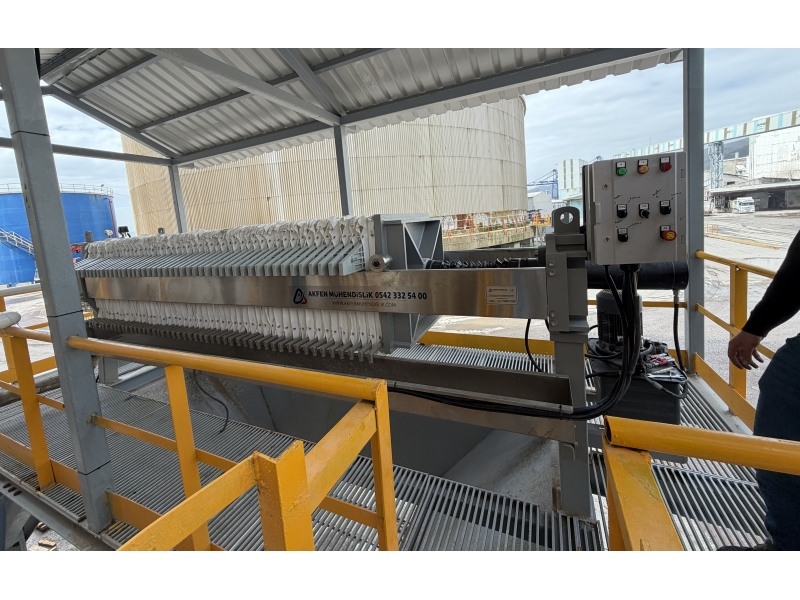

Фильтр-пресс с панелью управления

Модель, в которой движение гидравлического цилиндра контролируется через панель управления. После завершения фильтрации открытие плит и выгрузка фильтрационного кека выполняются оператором.

Фильтр-пресс с цепным перемещением плит

Система, в которой фильтровальные плиты перемещаются с помощью цепного механизма. Особенно на машинах с большим количеством плит она упрощает процесс их открытия и снижает нагрузку на оператора.

Фильтр-пресс с цепным перемещением плит и системой встряхивания

Модель, оснащенная механизмом встряхивания в дополнение к цепной системе перемещения плит. В процессах, где свойства фильтрационного кека позволяют использовать такую систему, она облегчает отделение кека от поверхности фильтровальной ткани и плит.

Полностью автоматический фильтр-пресс с передвижной кареткой

Автоматическая система, в которой фильтровальные плиты последовательно открываются при помощи передвижной каретки. Она снижает необходимость вмешательства оператора при открытии плит и особенно удобна при эксплуатации машин с большим количеством плит.

Полностью автоматический фильтр-пресс с кареткой и системой встряхивания

Модель, объединяющая автоматическую систему перемещения плит и механизм встряхивания. Она облегчает последовательное открытие плит и выгрузку фильтрационного кека, повышая эффективность работы предприятий с высокой производительностью.

Размеры фильтр-прессов и выбор производительности

К основным факторам, определяющим производительность фильтр-пресса, относятся размер плит, количество плит, общая площадь фильтрации и объем камер, в которых формируется фильтрационный кек.

Увеличение количества плит может увеличить общий объем кека и площадь фильтрации. Однако правильный выбор фильтр-пресса заключается не в использовании максимально большой машины, а в подборе системы, соответствующей фактической производительности предприятия.

При определении размера фильтр-пресса необходимо совместно учитывать суточный объем перерабатываемого продукта, количество содержащихся в нем твердых веществ, продолжительность фильтрации и ожидаемый объем фильтрационного кека за один рабочий цикл.

Плиты фильтр-пресса

Фильтровальные плиты являются основными элементами машины, формирующими камеры для продукта во время фильтрации и поддерживающими фильтровальную ткань.

В фильтр-прессах используются камерные фильтровальные плиты из PP, а также плиты PP типа «полная-пустая». Размер и количество плит определяются в соответствии с производительностью машины и требованиями технологического процесса.

Изменение количества и размера плит напрямую влияет на общую площадь фильтрации и объем фильтрационного кека машины.

Выбор фильтровальной ткани

Правильный выбор фильтровальной ткани является одним из наиболее важных факторов, непосредственно влияющих на результат фильтрации. При фильтрации различных продуктов на одном и том же фильтр-прессе одна и та же ткань может давать различные результаты.

Характеристики фильтровальной ткани должны определяться с учетом размера частиц фильтруемого продукта, содержания твердых веществ, требуемой прозрачности фильтрата и поведения продукта при фильтрации.

Поэтому при наличии возможности выбор фильтровальной ткани предпочтительно выполнять на основании результатов фильтрационных испытаний продукта.

Испытание продукта и анализ образцов

Каждый продукт имеет свои особенности фильтрации. Содержание твердых веществ, размер частиц, плотность продукта и свойства содержащихся в нем веществ могут влиять на продолжительность фильтрации и получаемый результат.

Поэтому проведение фильтрационного испытания образца продукта дает существенное преимущество при определении подходящей системы фильтр-пресса.

Во время испытания оцениваются поведение продукта при фильтрации, структура образовавшегося фильтрационного кека и состояние фильтрата. На основании полученных результатов можно определить подходящую фильтровальную ткань, размер и количество плит, а также характеристики машины.

Для получения информации об анализе образцов и испытаниях продукта вы можете связаться с нами.

Области применения фильтр-прессов

Фильтр-прессы могут применяться во многих промышленных производственных и очистных процессах, где требуется отделение твердых веществ от жидкости.

• Промышленные сточные воды и обезвоживание шлама
• Предприятия по обработке мрамора и природного камня
• Горнодобывающие и обогатительные предприятия
• Химическая промышленность
• Лакокрасочная промышленность
• Керамические и глиняные производства
• Металлообработка и предприятия поверхностной обработки
• Бумажная промышленность и переработка вторичного сырья
• Фильтрация растительных масел
• Производство продуктов питания и напитков
• Применение жидких удобрений
• Другие промышленные процессы, требующие разделения твердой и жидкой фаз

Размер машины, фильтровальные плиты и фильтровальная ткань должны подбираться в соответствии с особенностями конкретного применения.

Цены на фильтр-прессы

Цены на фильтр-прессы зависят от размера плит, количества плит, габаритов машины, уровня автоматизации и дополнительного оборудования, используемого в проекте.

Поскольку механическая конструкция и потребность в оборудовании у ручной системы небольшой производительности и полностью автоматического фильтр-пресса с большим количеством плит существенно различаются, установить единую стандартную цену на фильтр-прессы невозможно.

При формировании стоимости оцениваются производительность предприятия и требования технологического процесса, после чего определяются подходящие характеристики машины. Это позволяет избежать приобретения оборудования избыточной мощности или выбора системы с недостаточной производительностью.

При предоставлении информации о фильтруемом продукте, суточной производительности и необходимом уровне автоматизации можно определить подходящую модель фильтр-пресса и подготовить индивидуальное коммерческое предложение для проекта.

Для получения цены на фильтр-пресс вы можете связаться с нами.

Почему Akfen Mühendislik?

В Akfen Mühendislik мы производим фильтр-прессы для различных потребностей, совместно оценивая характеристики фильтруемого продукта, производительность предприятия и условия эксплуатации.

Мы производим системы различной производительности и уровня автоматизации — от ручных моделей до полностью автоматических фильтр-прессов. При необходимости мы также проводим фильтрационные испытания образцов продукта для технической оценки и правильного выбора машины и фильтровальной ткани.

• Производство фильтр-прессов различной производительности
• Ручные, полуавтоматические и полностью автоматические системы
• Стандартная рама машины из стали ST37
• Стандартная подающая часть из нержавеющей стали AISI 304
• Камерные фильтровальные плиты из PP
• Фильтрационные испытания образцов продукта
• Подбор фильтровальной ткани в соответствии с технологическим процессом
• Поддержка по запасным частям
• Удаленная техническая поддержка
• Выездное сервисное обслуживание при необходимости

Вы можете связаться с нами для подбора подходящего фильтр-пресса для вашего предприятия, проведения испытания продукта или получения коммерческого предложения.
